Descripción
En una orografía complicada, esta obra en la Carretera Málaga–Los Curos va a mejorar la conexión entre las regiones de Boyacá y Santander, Colombia. El puente atirantado Hisgaura, con 653 m de longitud y un vano central de 400 m, se convertirá en 2018 en el más largo de Sudamérica de su tipología.
Solución ULMA
ULMA ha desarrollado una solución integral para el proyecto con una adecuada planificación y asistencia en obra y los sistemas y aplicaciones de encofrados y andamios idóneos, para las pilas y pilonos, dovela 0, vanos de aproximación y estribo.

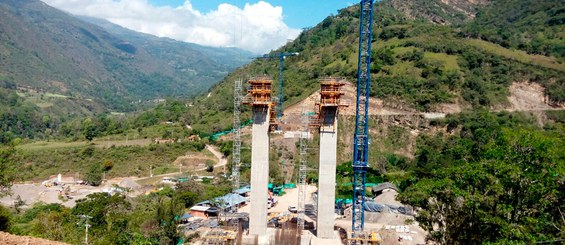

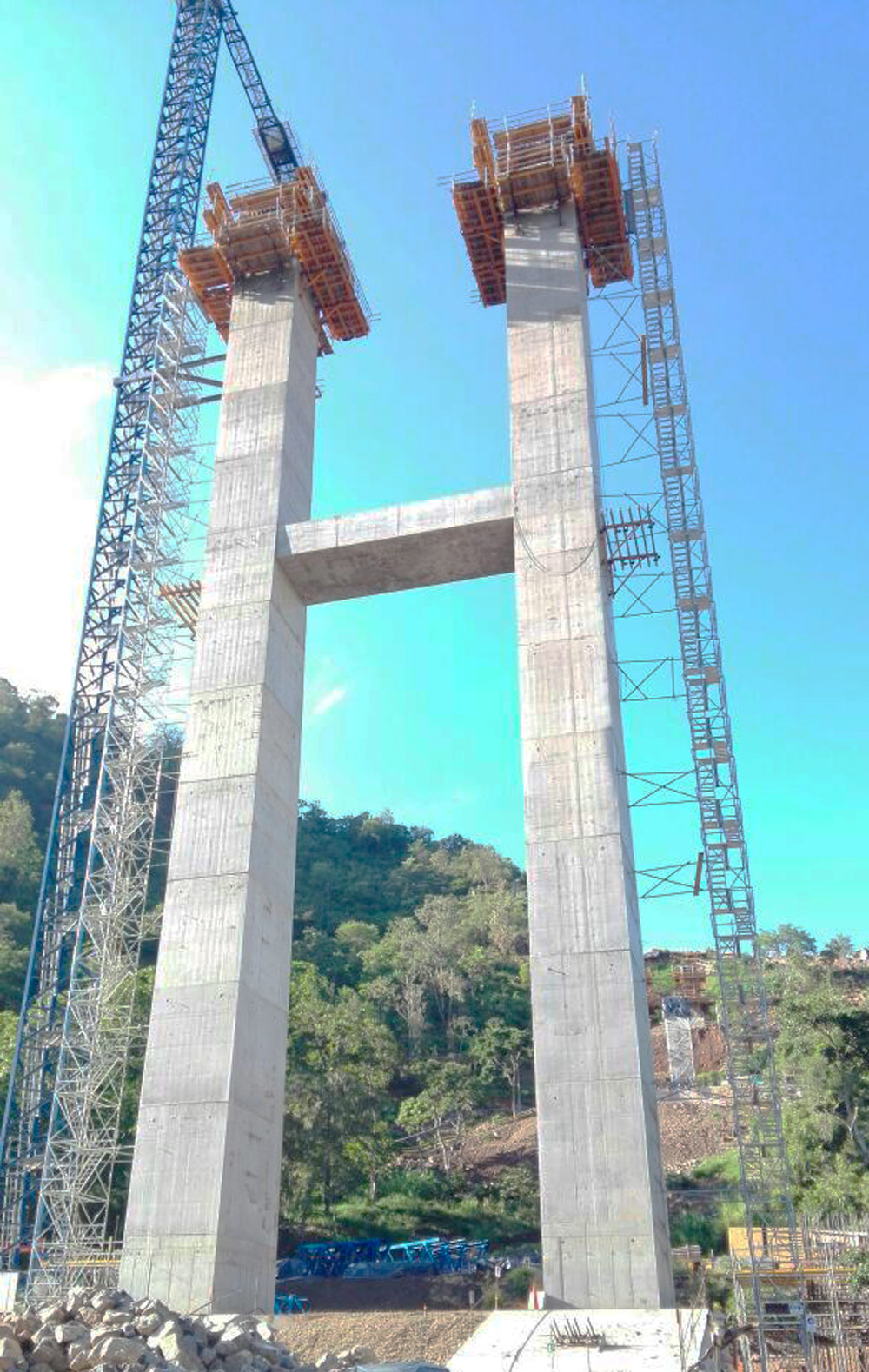

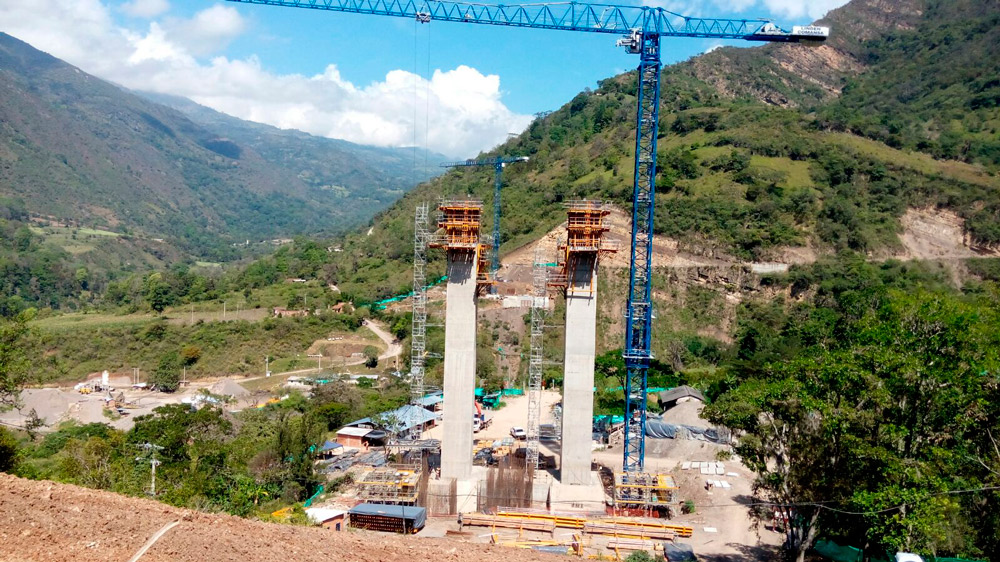

Los dos pilonos centrales de 142 m y 125 m de altura están formados por dos fustes paralelos unidos entre sí por vigas transversales en dos niveles, a 40 y 70 m. A la altura del tablero se inclinan fusionándose en uno solo donde se realiza el atirantado del puente.

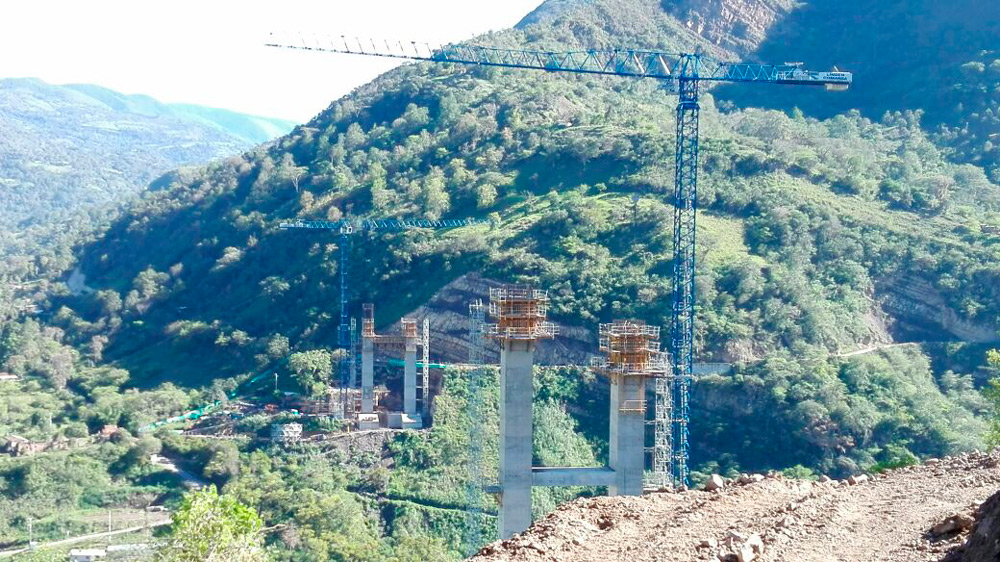

Las dos pilas de 24 m y 42 m de altura tienen geometrías similares a los pilonos con dos fustes paralelos de sección cuadrada y rectangular respectivamente. La pila menor dispone de una viga transversal como coronación mientras la de mayor altura está dispuesta a 21 m.
Por su geometría, se han combinado consolas trepantes BMK fijas y articuladas para las partes inclinadas, ambas dispuestas con sistemas de retranqueo. El encofrado de vigas ENKOFORM VMK ha dado forma al exterior e interior del fuste. En los huecos, se han empleado plataformas interiores KSP con escuadras especiales que permiten adaptarse a los cambios de sección/forma.

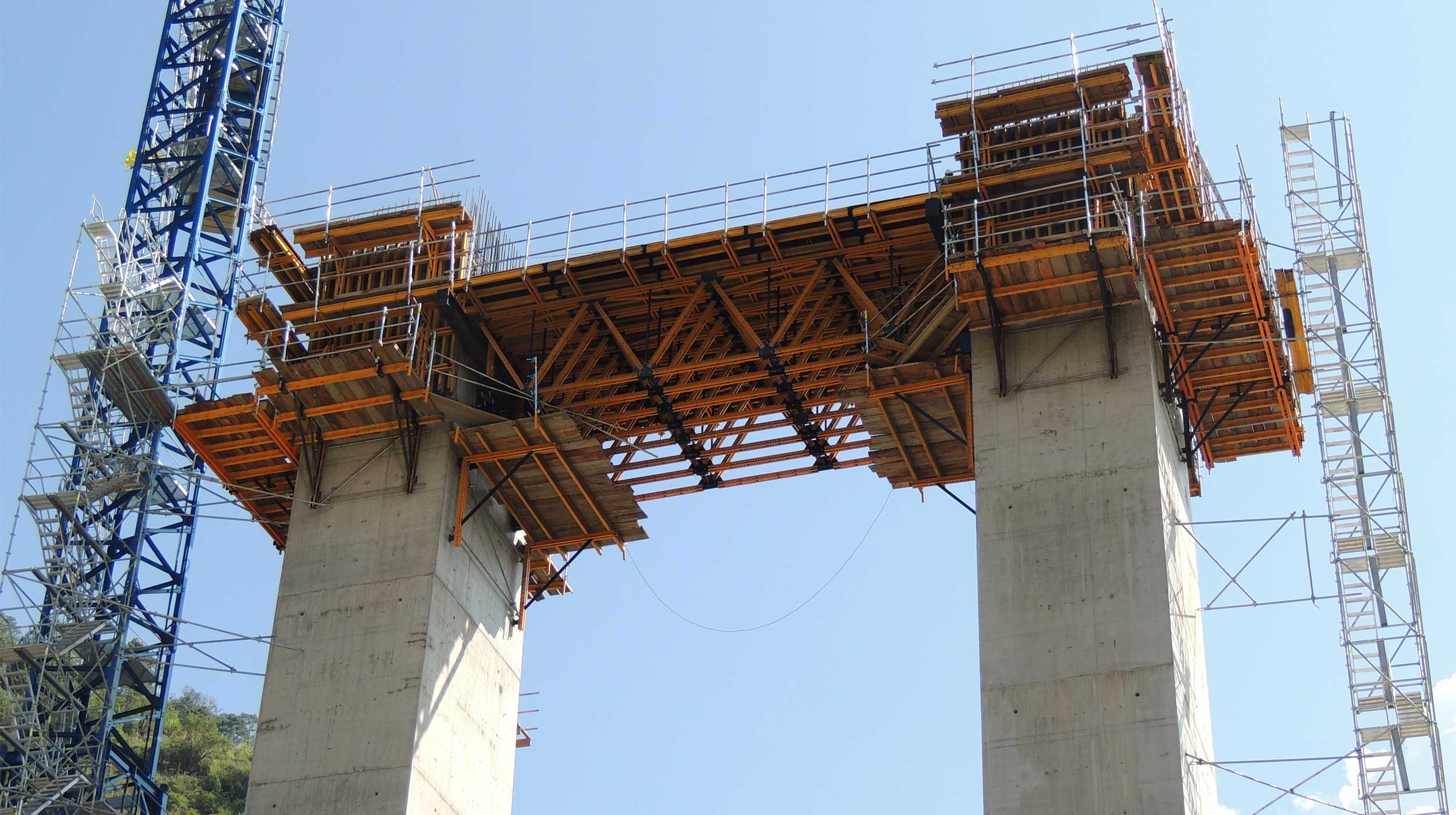

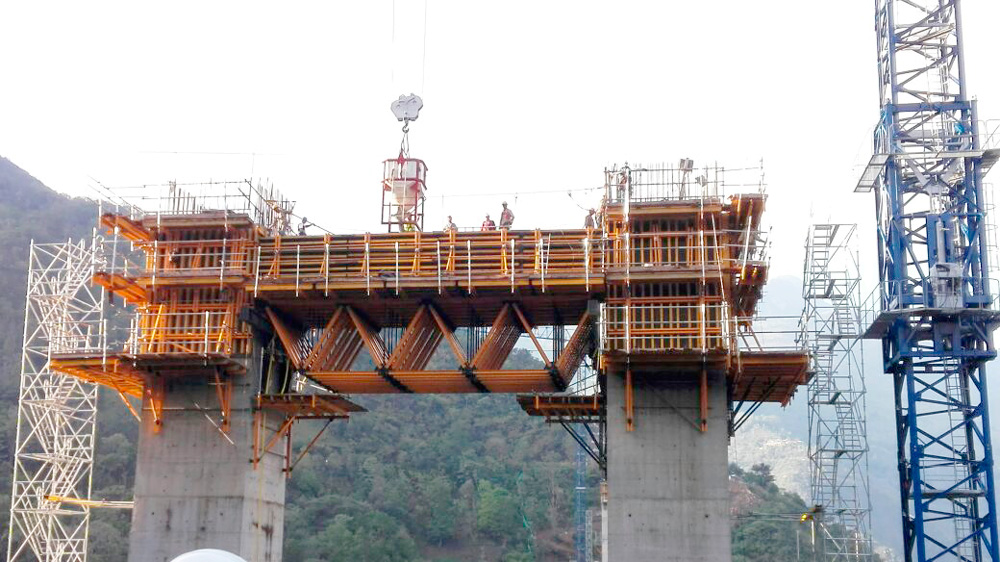

Las vigas transversales se han ejecutado a la vez que los fustes de los pilonos y las pilas. Para ello se han empleado cerchas modulares MK apoyadas en consolas MT-800. Sobre este entramado se ha montado tanto el encofrado de fondo como el lateral.
Todo el perímetro de cada uno de los fustes ha quedado cubierto por 4 consolas de trepado y tres niveles de plataformas: una de hormigonado, la principal donde se realizan todas las tareas de manipulación de encofrado y tránsito entre plataformas y la de recuperación de material. Desde esta plataforma se accede a la escalera BRIO que recorre toda la pila desde la cota cero al punto más alto: 142 m de altura.
