Descripción

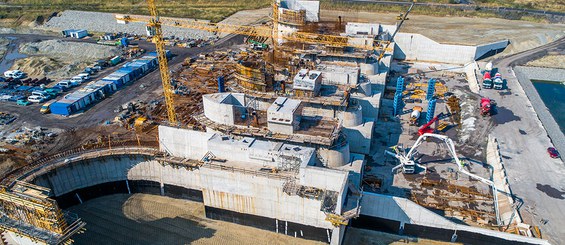

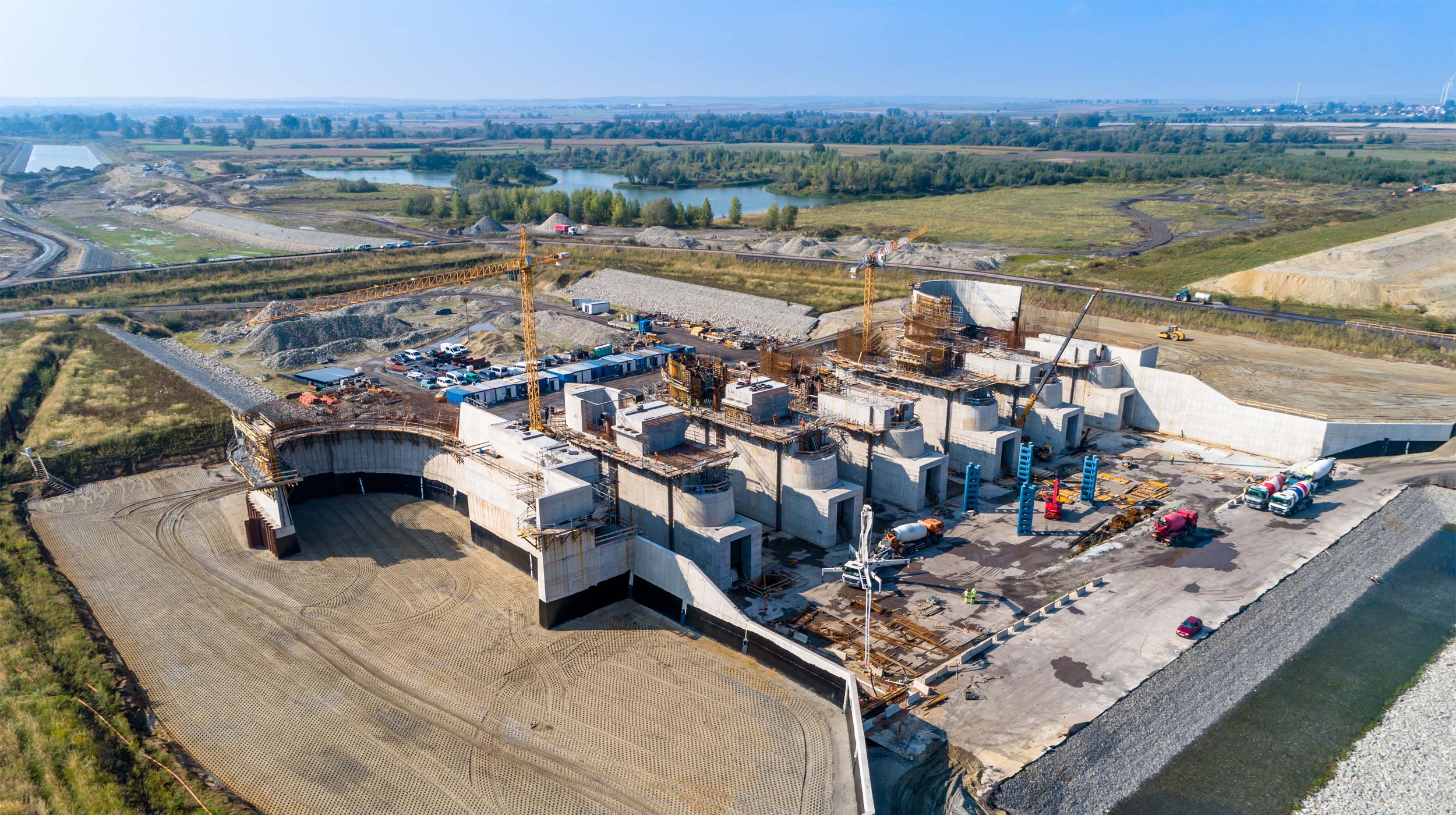

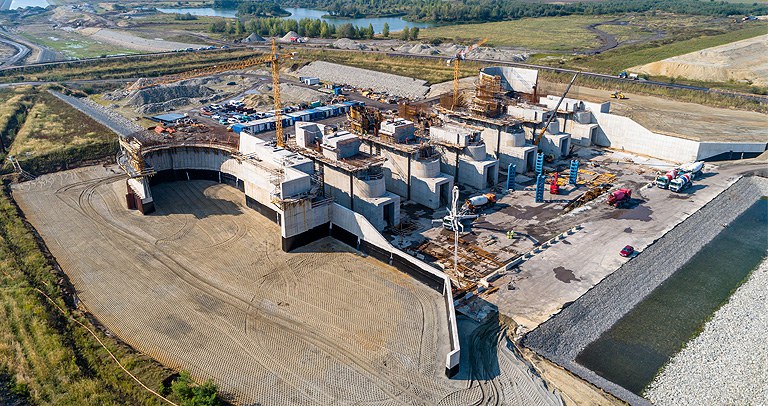

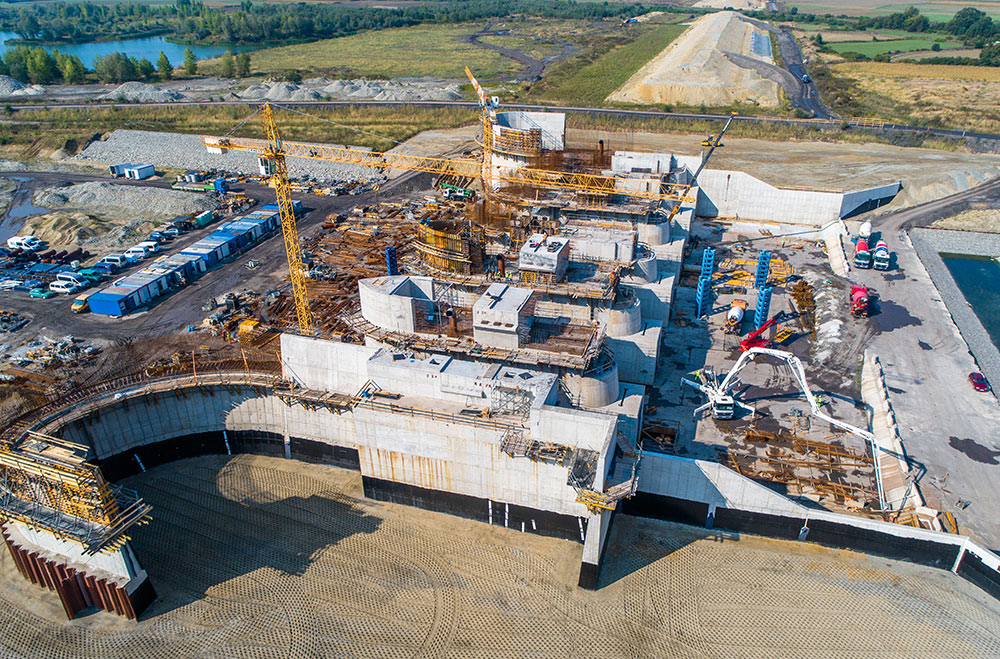

Con el nuevo proyecto, la presa de Racibórz Dolny, destinada al control de crecidas, tendrá una capacidad máxima de 170 millones de m³. Esta dimensión la coloca a la cabeza de este tipo de obras en Polonia. La presa de cierre frontal tendrá una longitud de 4 km y contará con un aliviadero de 6 vanos.
Solución ULMA

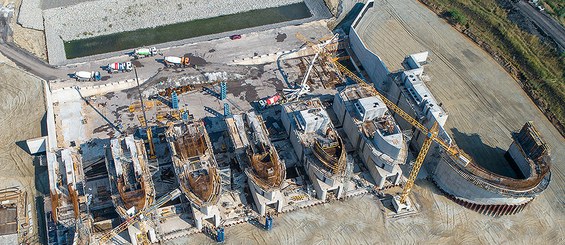

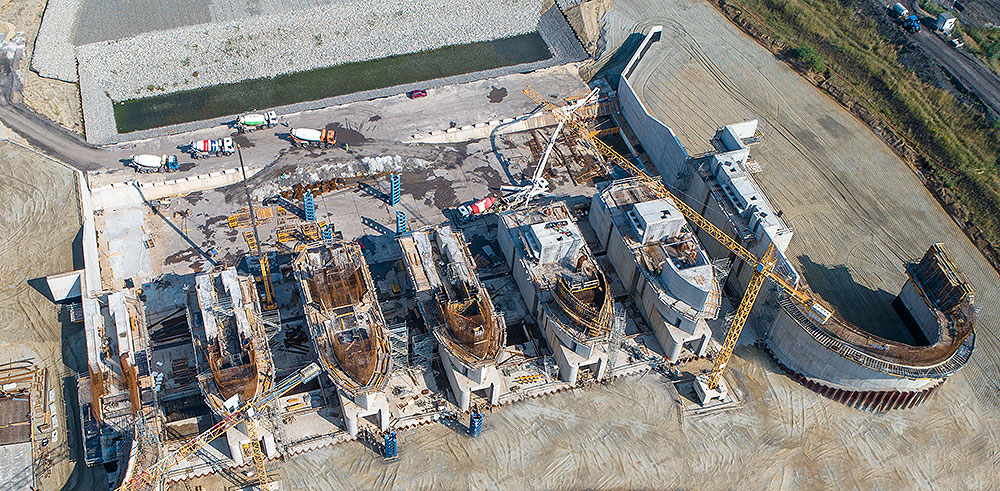

ULMA ha aplicado los sistemas de acuerdo a los requisitos de cada estructura: un aliviadero de 6 vanos, cuartos de máquinas, pilares y estribos. Además, para el tráfico y el mantenimiento de la obra se ha previsto un puente de hormigón armado sustentado por los pilares y estribos de la presa.
- Encofrado modular ORMA en la ejecución de muros vistos. Alto rendimiento con el mínimo coste en mano de obra.
- Encofrado de vigas ENKOFORM VMK se ha empleado en los cierres de muro dada la densidad del ferrallado. Flexible y versátil, ha proporcionado excelentes acabados en el hormigón.

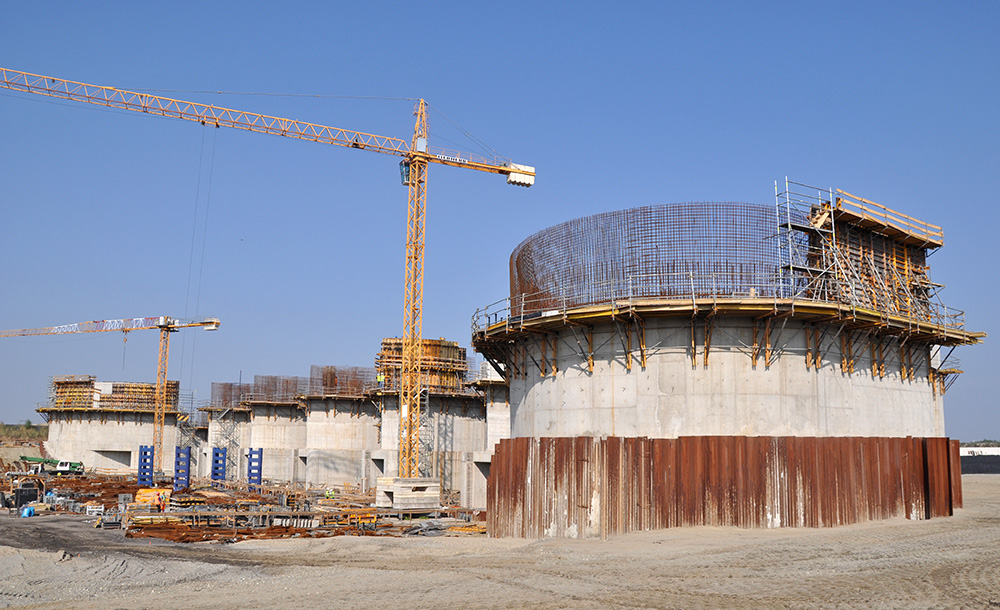

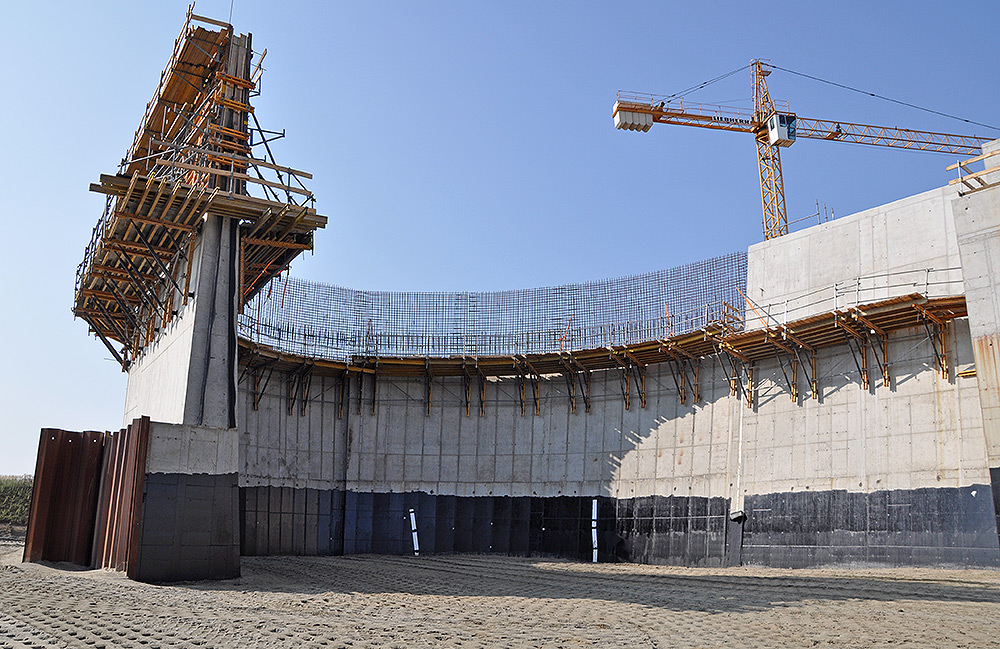

- Encofrado circular metálico BIRA para la ejecución de paramentos radiales (puntas recrecidas y parte posterior de pilares, muros de contención del estribo izquierdo y derecho).

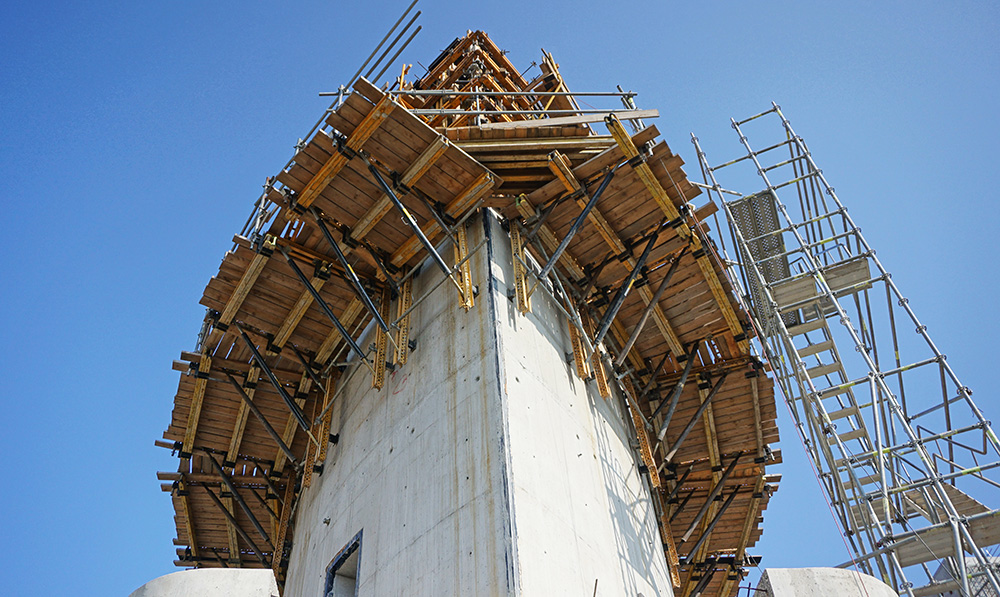

- Consola de trepado BMK, configurable a muros inclinados y curvos. En las plataformas de trabajo se han colocado riostras adicionales para poder aplomar el encofrado sin causar interferencias con otros elementos.

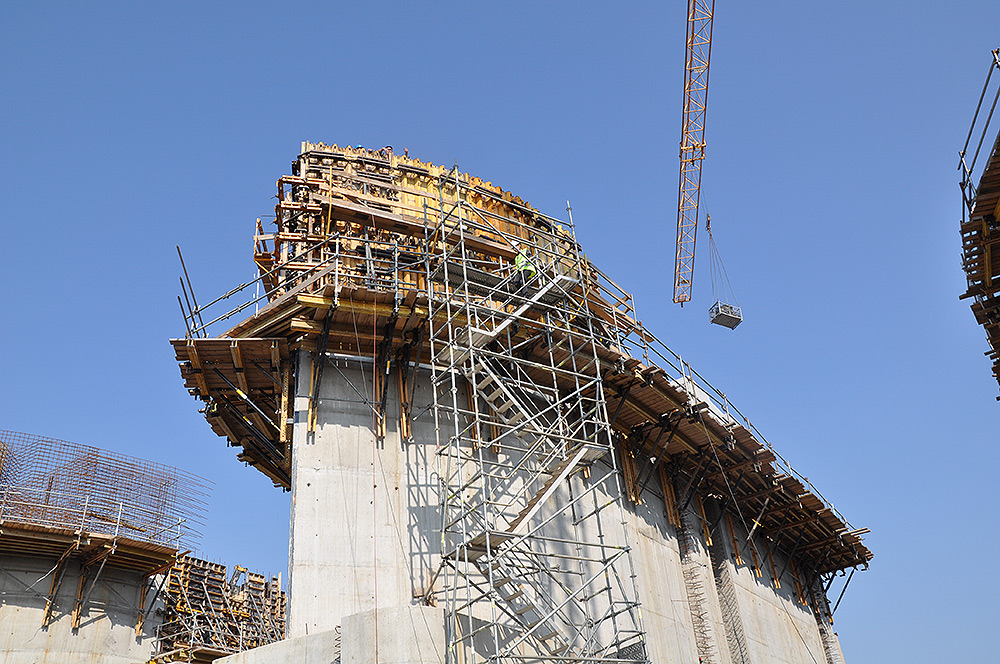

- Para el acceso a la zona de trabajo se han utilizado escaleras BRIO.
- Cimbras de marco T-60 y torres de puntal aluminio ALUPROP: sistemas de apeo combinados con encofrado de vigas de madera y acero, para transmitir las cargas procedentes de los estribos y pilas ya ejecutadas.
El material suministrado ha permitido continuar de forma ininterrumpida la ejecución de los 5 pilares, 2 estribos y muros de contención.
Durante la ejecución de la losa del puente se han empleado consolas diseñadas expresamente para la obra. A través de ellas se han transmitido las cargas desde la estructura de hormigón ejecutada, además de servir como acceso y permitir el aplomado del material directamente desde el nivel de trabajo. Las consolas iban fijadas a los puntos de anclaje montados previamente sobre vigas T.
